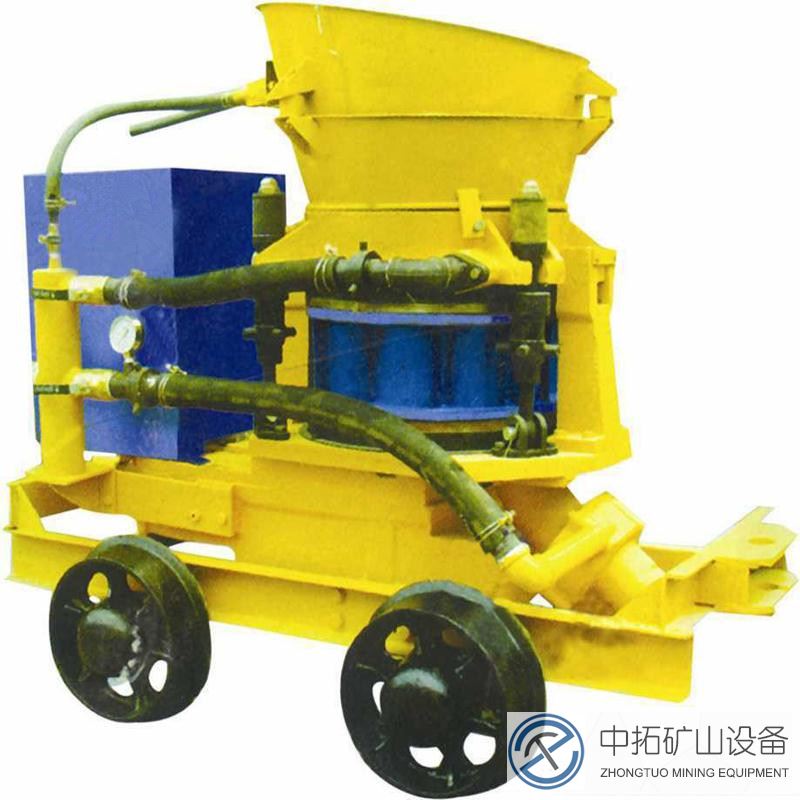

礦用干濕兩用噴漿機

用途

濕噴機系列是一種新型高效噴砼機械，主要用于濕凝土的濕噴，濕噴能使混合料拌合均勻，水灰比能夠準確控制，有利于水和水泥的水化，因而粉塵小，回彈小，混凝土均質性好，強度高。機器結構合理、性能穩定、操作維護方便、使用壽命長等特點，廣泛用于礦山、隧道、涵洞、地鐵、水電工程、地下工程及煤礦井巷噴射混凝土施工作業。

PZ系列噴漿機廣泛用于工程建筑、礦山、隧道、涵洞、地鐵、水電工程，地下工程及煤炭高沼礦井巷道噴射混凝土施工作業：各種類工業爐窯，爐襯的耐火材料噴涂成型或修補：各種護坡綠化施工中，土壤的輸送和噴射。PZ-7噴漿機即可用于潮噴，也可以用于干噴及個類纖維噴射作業。其主要特點和優勢在于：直通轉子式不粘結料腔，出料通暢，高效省時：四點彈性補償壓緊，密封效果好，機旁粉塵少，易損件壽命長：采用低壓高速渦旋氣流輸送，克服物料輸送中粘結，堵管和脈沖離折等問題，料流均勻，連續穩定：新型噴頭，出料彎頭裝置，改善噴敷效果，回彈少，噴層質量高。PZ-7噴漿機機器底盤可以裝配成輪胎式、滑撬式和各種軌距的軌輪式。

主要參數：

機器生產能力	7m3/h
砼料配合比	1:4-5C/A
使用材料水灰比	≤0.4
較大輸送距離	200m
較大骨料粒徑	Φ20mm
輸料管內徑	Φ64mm
工作風壓	0.6-0.8Mpa
耗風量	7-8m3/min
上料高度	1.1m
電機功率	7.5KW
電壓等級	380V-660V
轉子體直徑	480mm
外形尺寸	1500X750X1200
整機重量：	900kg

結構和工作原理

1、機器的結構：該機主要是驅動電動機、減速機、轉字體總成、密封板、料斗座、振動料斗、壓緊機構以及速凝劑輸送系統，風路系統和電控裝置等部件組成

2、 工作原理：（1）混凝土是按配比由攪拌機攪拌好后加到振動料斗內，經篩網落到轉子體得料腔中，轉動的轉子體將料腔內的料帶到面板的出料口，壓縮空氣進入本機“配風器”后，共分三路：一路到速凝劑混合器，一路到旋流器（下風路），再一路到料斗座（上風路），該路風經料斗座、轉子體料腔，直通面板的出料口。所以，當轉子體裝有料的料腔到達出料口時，壓縮空氣便將混合料吹經旋流器、噴砂管到噴頭，下風路的風通過旋流器后，形成旋風，所以，當料流經過旋流器時，其料得到了加速旋轉，因而不易產生粘結合堵管。 （2） 速凝劑添加系統 液體速凝劑的添加是由一套輸送系統來完成，該系統由速凝劑泵。蓄液箱、集成塊、流量計等部件組成。集成塊中包括溢流閥、單向閥、混合室。液體速凝劑從蓄液箱由速凝劑泵泵出后，經溢流閥、調節閥、流量計到混合室由分風器過來的壓力風將速凝劑吹到噴頭座與攪料混合噴出。

使用須知： 具體操作人員開機前應對該機的結構情況有一基本了解。仔細閱讀說明書，正確掌握操作程序，確保工作安全。 1、 開機前得準備： （1） 檢查減速機和速凝劑泵潤滑油是否足夠，并及時補充油量（減速機加30號機油，速凝劑泵加甘油）。 （2） 檢查電控系統各線路線頭連接是否牢固，有無接地現象，特別要注意經過長途運送的設備更要認真檢查。 以上是貴州銅仁混凝土噴漿機 噴漿臺車液壓上料噴漿車機型號 2014新產品的詳細介紹，包括貴州銅仁混凝土噴漿機 噴漿臺車液壓上料噴漿車機型號 2014新產品的價格、型號、圖片、廠家等信息!
